Foil Tembaga ED Standar STD Untuk Papan Resin Fenolik / foil nikel tembaga
Detail dengan cepat
Tebal: 0,012-0,070 mm
Lebar: 5-520 mm
Panjang: 500-5000 M.
ID: 76 mm, 152 mm
Paduan: T2, C11000, C1100, C101, E-Cu58
Marah: H.
Fitur:
1. foil yang diolah dalam warna abu-abu atau merah
2. Kekuatan kulit yang tinggi
3. Kemampuan etsa yang baik
4. Adhesi yang sangat baik untuk menahan etsa
Aplikasi:
1. Papan resin fenolik
2. Papan epoksi
Bandingkan antara foil tembaga CA dan foil tembaga ED
1. Proses: foil tembaga yang digulung (proses penggulungan), foil tembaga ED (proses elektrodeposisi)
2. Memperkuat ketangguhan: foil tembaga gulung adalah struktur kristal terkelupas, sehingga kekuatan dan ketangguhannya lebih baik daripada foil tembaga elektrolitik, sehingga sebagian besar foil tembaga bergulir digunakan pada papan sirkuit cetak fleksibel.
3. Lebar: menggulung lebar foil tembaga ≤ 620mm, lebar foil tembaga elektrolitik ≤ 1380mm
4. Kepadatan: gulungan tembaga foil kepadatan yang lebih tinggi, permukaan relatif halus, kondusif untuk produksi papan sirkuit tercetak setelah transmisi cepat sinyal, jadi frekuensi tinggi transmisi berkecepatan tinggi, garis-garis halus papan sirkuit tercetak juga menggunakan beberapa foil tembaga calendering.
5. Lebar perawatan permukaan:foil tembaga digulung dibatasi oleh perawatan permukaan lebar efektif terluas 520mm.
Paket: karton kayu
FAQ:
Q1: Apa jaminan Anda?
A: Semua produk kami memiliki garansi 6 bulan setelah menerima barang, jika ada masalah kualitas dapat menghubungi kami.
Q2: Apa waktu pengiriman Anda?
A: Waktu pengiriman umum adalah 5-35 hari kerja.Waktu pengiriman spesifik tergantung pada barang dan jumlah pesanan Anda.
Q3: Berapa jumlah pesanan minimum Anda?
A: MOQ adalah 150 kg.
Q4: Dapatkah Anda memberikan sampel?
A: Kami dapat menyediakan sampel untuk memeriksa kualitas sebelum pesanan massal.Tapi harga akan menjadi harga sampel bukan harga grosir.
P5.Apakah Anda menguji semua barang Anda sebelum pengiriman?
A: Ya, kami memiliki tes 100% sebelum pengiriman.
P6.berapa lebar standar Anda?
A: 520mm dan 620mm, kami menerima penyesuaian untuk lebarnya.kami dapat memotongnya menjadi ukuran apa pun yang Anda inginkan setelah melewati diskusi.
Sifat khas foil tembaga standar untuk papan resin fenolik dan papan epoksi.
|
Klasifikasi
|
Satuan | Kebutuhan | Metode Tes | |||||||||||
| Penunjukan Foil | / | T | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
| Ketebalan nominal | / | 12um | 1/2 OZ | 3/4 OZ |
1 ONS |
2 ONS |
3 ONS |
IPC-4562A | ||||||
| Berat Area | g / ㎡ | 107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 | 580 ± 15 | 860 ± 20 |
IPC-TM-650 2.2.12.2 |
||||||
| Kemurnian | ％ | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| Profil Foil | Sisi mengkilap (Ra) | ս m | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
| Sisi Matte (Rz) | um | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| Daya tarik |
RT (23 ℃)
|
Mpa | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| Pemanjangan |
RT (23 ℃)
|
％ | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
| Subyek | Ω.g / ㎡ | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| Kekuatan Kupas (FR-4) | N / mm | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
| Lubang kecil & porositas | Jumlah | Tidak |
IPC-TM-650 2.1.2 |
|||||||||||
| Anti-oksidasi | RT (23 ℃) | hari | 180 | / | ||||||||||
| HT (200 ℃) | Menit | 60 | / | |||||||||||
1. Lebar Standar, 1295 (± 1) mm, Mungkin menurut penjahit permintaan pelanggan.
2. Kami menguji kekuatan kulit dengan prepreg FR-4 (Tg140), harap konfirmasi kembali dengan pp Anda.

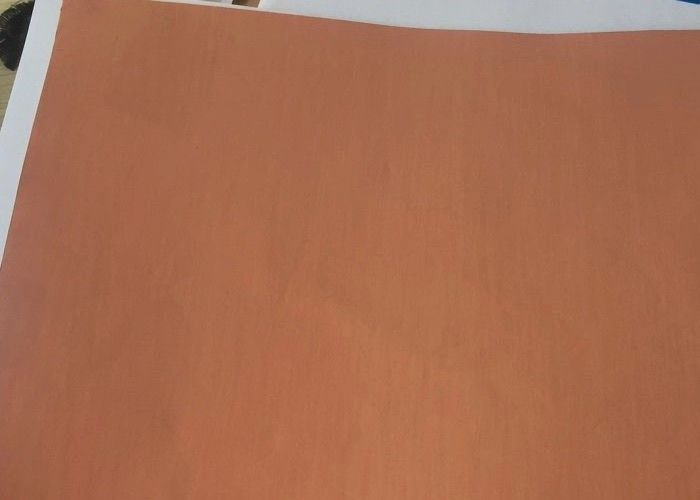

Foto
