LP-SB/R Low Profile Electrodeposited Electrolytic ED Copper Foil untuk FCCL FPC COF LED
Foil profil rendah perawatan sisi matte di belakang / merah.

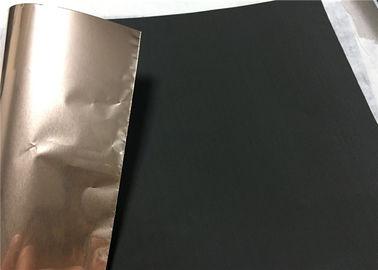

Perawatan Low Profile Electrolytic Copper Foil Balck 105um 70um 50um 35um 25um 12um 9um
Foil Tembaga Elektrolit Profil Rendah Hitam 105um 70um 50um 35um 25um 12um 9um
Fitur:
1. Foil yang dirawat berwarna abu-abu atau merah
2. Profil tinggi dengan properti LP-SB/R cocok untuk FCCL
3. Struktur butiran foil tembaga menghasilkan fleksibilitas yang tinggi
4. Kinerja etsa yang sangat baik
5. Profil rendah memungkinkan untuk membuat pola sirkuit halus
Aplikasi:
1. Jenis pengecoran dan laminasi FCCL
2. FPC pola super halus
3. Chip pada flex (COF) untuk LED
Sifat khas foil tembaga elektrolitik LP-SB/R ED (untuk FPC atau lapisan dalam HDI)
|
Klasifikasi
|
Satuan | Persyaratan | Metode Uji | |||||||
| Penunjukan Foil | / | 1 | H | M | 1 | IPC-4562A | ||||
| Ketebalan nominal | / | 10um | 12um | 1/2 OZ(18um) | 3/4 OZ(25um) | 1 OZ(35um) | IPC-4562A | |||
| Berat Daerah | g/㎡ | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| Kemurnian | ％ | ≥99,8 |
IPC-TM-650 2.3.15 |
|||||||
| Profil menggagalkan | Sisi mengkilap (Ra) | hm | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
IPC-TM-650 2.3.17 |
||
| Sisi matte (Rz) | um | ≤4.0 | ≤4.5 | ≤5.5 | ≤6.0 | ≤8.0 | ||||
| Daya tarik | RT(23℃) | Mpa | ≥260 | ≥260 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
||
| HT(180℃) | Mpa | ≥180 | ≥180 | ≥180 | ≥180 | ≥180 | ||||
| Pemanjangan | RT(23℃) | ％ | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
||
| HT(180℃) | ％ | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
| Kekuatan Kupas (FR-4) | N/mm | 0,7 | 0,8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| pon/in | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| Lubang kecil & porositas | Nomor | TIDAK |
IPC-TM-650 2.1.2 |
|||||||
| Anti oksidasi | RT(23℃) | 180 hari | / | |||||||
| HT(200℃) | 60 menit | / | ||||||||
1. Lebar Standar 520mm, lebar maks 1295(±1)mm, Dapat disesuaikan dengan permintaan pelanggan.
Kami menguji kekuatan kulitnya dengan PI, harap konfirmasi ulang dengan pp Anda.
