Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Kemurnian: | Diatas 99,8% | Ketebalan: | 3oz, 105um, 105 mikron, 0.1mm |
|---|---|---|---|
| Daya tarik: | ≥ 150 MPa | Kupas kekuatannya: | ≥ 1 N / mm |
| Pengobatan permukaan: | sisi mentah + satu sisi dipoles | Sambatan: | di bawah 2 |
| Aplikasi: | Melindungi Cooper Foil | ||
| Cahaya Tinggi: | adhesive copper foil,copper shielding tape |
||
Lebar maks. Foil tembaga ED elektrolitik elektromagnetik elektromagnetik yang disimpan 0,1 mm untuk aplikasi Perisai (Standar IPC 4562)
| fitur | 1. foil yang diolah dalam warna abu-abu atau merah |
| 2. Kekuatan kulit yang tinggi | |
| 3. Kemampuan etsa yang bagus | |
| 4. Adhesi yang sangat baik untuk menahan etsa |
| 1. papan resin fenolik | |
| Aplikasi: | 2. Papan epoksi |
| 3. aplikasi perisai |
Sifat khas foil tembaga standar untuk papan resin fenolik dan papan epoksi.
|
Klasifikasi
|
Satuan | Kebutuhan | Metode Tes | |||||||||||
| Penunjukan Foil | / | T | H. | M | 1 | 2 | 3 | IPC-4562A | ||||||
| Ketebalan nominal | / | 12um | 1/2 OZ | 3/4 OZ |
1 ONS |
2 ONS |
3 ONS |
IPC-4562A | ||||||
| Berat Area | g / ㎡ | 107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 | 580 ± 15 | 860 ± 20 |
IPC-TM-650 2.2.12.2 |
||||||
| Kemurnian | ％ | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| Profil Foil | Sisi mengkilap (Ra) | ս m | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
| Sisi Matte (Rz) | um | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| Kekuatan tekanan |
RT (23 ℃)
|
Mpa | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| Pemanjangan |
RT (23 ℃)
|
％ | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
| Subyek | Ω.g / ㎡ | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| Kekuatan Kupas (FR-4) | N / mm | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
| Lubang kecil & porositas | Jumlah | Tidak |
IPC-TM-650 2.1.2 |
|||||||||||
| Anti-oksidasi | RT (23 ℃) | hari | 180 | / | ||||||||||
| HT (200 ℃) | Menit | 60 | ||||||||||||
1. Kami menguji kekuatan kulit dengan prepreg FR-4 (Tg140), harap konfirmasi kembali dengan pp Anda.
2. Lebar Standar, 1295 (± 1) mm, Dapat disesuaikan dengan permintaan penjahit pelanggan.

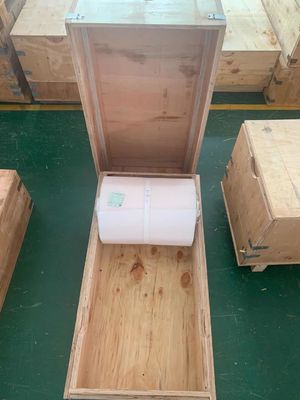

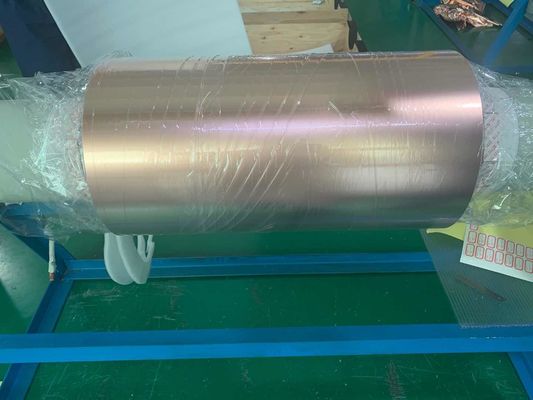

Pengepakan dan Tanda foil tembaga ED Shielding:
